استاندارد EN124 در دریچه منهول: کلاس بندی و نحوه تشخیص

استاندارد EN124 یکی از بنیادی ترین استانداردهای فنی در حوزه طراحی، تولید و کنترل کیفیت دریچه های منهول است و تقریباً تمام پروژه های شهری و صنعتی در ایران و جهان خود را ملزم به رعایت آن می دانند. اهمیت این استاندارد از آن جهت است که نه تنها مقاومت مکانیکی و ظرفیت تحمل بار دریچه ها را مشخص می کند، بلکه با تعریف کلاس بندی دقیق، حوزه های کاربردی هر نوع دریچه را نیز به روشنی تعیین می کند. به عبارت دیگر، EN124 یک زبان مشترک بین تولیدکنندگان، ناظران، پیمانکاران و بهره برداران ایجاد می کند تا خطرات ناشی از انتخاب نادرست دریچه، مانند شکست سازه ای، نشست معابر، سرقت، یا بروز حوادث ترافیکی، به حداقل برسد.

در پروژه های شهری، به ویژه معابر پرتردد، کوچک ترین خطا در انتخاب کلاس مناسب دریچه می تواند خسارت های مالی و ترافیکی گسترده ایجاد کند. از این رو تسلط بر مفاهیم استاندارد EN124 برای مهندسان عمران، متخصصان تأسیسات، ناظران پروژه و واحدهای خرید سازمان ها یک ضرورت عملیاتی محسوب می شود. این استاندارد لایه های مختلفی از الزامات را شامل می شود؛ از نوع مواد اولیه در دریچه های چدنی، داکتیل یا کامپوزیت تا تست های ضربه، خمش، بارگذاری استاتیک و دوام بلندمدت. علاوه بر این، EN124 نحوه نشانه گذاری صحیح روی دریچه، کدگذاری کلاس ها، و نحوه تشخیص نمونه استاندارد از غیر استاندارد را نیز مشخص کرده است.

با توجه به رشد استفاده از دریچه های کامپوزیتی در سال های اخیر و همچنین افزایش حساسیت سازمان های شهری نسبت به استاندارد بودن تجهیزات زیرساختی، شناخت دقیق استاندارد EN124 و کلاس بندی آن یک مزیت رقابتی برای تولیدکنندگان و یک ابزار تصمیم گیری دقیق برای خریداران است. این مقاله با رویکرد کاملاً تخصصی و مبتنی بر اصول سئو، به بررسی مفاهیم پایه استاندارد EN124، معرفی کلاس های بارگذاری A15 تا F900، ساختار آزمون ها و شاخص های فنی، و روش های تشخیص درپوش استاندارد از نمونه های غیراستاندارد می پردازد. هدف، ایجاد یک مرجع قابل استناد و قابل استفاده برای متخصصان حوزه های عمرانی، تأسیساتی و مدیریت شهری است.

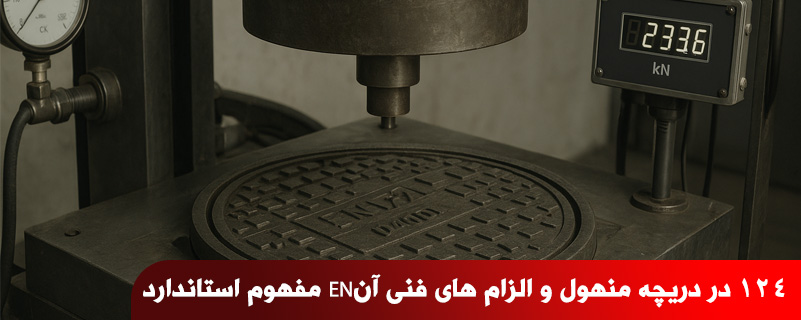

مفهوم استاندارد EN124 در دریچه منهول و الزام های فنی آن

استاندارد EN124 به عنوان مرجع اصلی کنترل کیفیت دریچه های منهول، چارچوبی منسجم برای طراحی، تولید و تست این تجهیزات ارائه می دهد. این استاندارد اطمینان می دهد که دریچه ها در برابر بارهای واقعی، شرایط محیطی و تنش های ترافیکی عملکرد ایمن و پایدار داشته باشند. در پروژه های زیرساختی که ریسک خرابی دریچه می تواند موجب خسارت و خطرات جانی شود، تبعیت از EN124 نه یک انتخاب، بلکه یک الزام فنی محسوب می شود.

از منظر فنی، EN124 فقط یک استاندارد بارگذاری نیست؛ بلکه مجموعه ای از الزامات را شامل می شود که از جنس مواد و فرآیند تولید تا نحوه نشانه گذاری و حتی نوع قفل یا لولا را نیز دربر می گیرد. تولیدکنندگان معتبر موظف هستند این استاندارد را در تمام مراحل تولید پیاده سازی کنند تا محصول نهایی در تست های بارگذاری، ضربه، خمش و دوام بلندمدت تایید شود.

در سطح اجرایی نیز پیمانکاران، ناظران و واحدهای خرید پروژه باید مطمئن شوند که دریچه انتخابی دارای شماره استاندارد، کلاس بارگذاری معتبر و تاییدیه های ضروری است. رعایت این استاندارد موجب کاهش هزینه های نگهداری، افزایش امنیت شهری و جلوگیری از شکست سازه ای در مسیرهای پرتردد می شود.

معرفی کلاس های بارگذاری EN124 از A15 تا F900 و کاربرد هرکدام

کلاس بندی استاندارد EN124 از A15 تا F900 تعیین می کند که هر دریچه تا چه میزان بار استاتیک قابل تحمل دارد و در چه محیطی باید نصب شود. این کلاس بندی بر اساس حداقل بار شکست تعریف شده و به پروژه ها کمک می کند مناسب ترین نوع دریچه برای شرایط ترافیکی و محیطی انتخاب شود. به عنوان مثال، دریچه ای که برای پارک پیاده رو مناسب است، هرگز نباید در مسیر تردد کامیون های سنگین استفاده شود.

کلاس های A15، B125 و C250 بیشتر برای فضاهای کم تردد در شبکه های شهری کاربرد دارند، در حالی که کلاس های D400، E600 و F900 برای معابر سنگین مانند خیابان های اصلی و بزرگراه ها تولید می شوند. انتخاب صحیح کلاس، تضمین کننده عمر طولانی دریچه و جلوگیری از آسیب های زیرساختی است.

فهرست کلاس ها و محل کاربرد توصیه شده:

• A15: پیاده رو، پارک ها، باغ ها

• B125: پارکینگ های سبک، حاشیه خیابان ها

• C250: مسیرهای نزدیک جوی و کانال های کناری

• D400: خیابان های اصلی، مسیرهای پرتردد

• E600: بنادر، مناطق صنعتی سنگین

• F900: باند فرودگاه، پایانه های فوق سنگین

نقش جنس دریچه (چدن، داکتیل، کامپوزیت) در انطباق با استاندارد EN124

نوع جنس دریچه یکی از مهم ترین عواملی است که بر کیفیت، طول عمر و توانایی تطابق با استاندارد EN124 تاثیر می گذارد. دریچه های چدنی سنتی از گذشته در پروژه های شهری مورد استفاده قرار می گرفتند، اما امروز دریچه های داکتیل و کامپوزیتی به دلیل استحکام بالاتر و مقاومت بیشتر در برابر خوردگی گزینه های بهینه تری هستند. EN124 الزاماتی دارد که برخی جنس ها بهتر و با هزینه کمتر قادر به برآورده کردن آنها هستند.

دریچه های داکتیل (چدن نشکن) بیشترین تطابق را با کلاس های سنگین مانند D400 تا F900 دارند. ساختار مولکولی این آلیاژ، تحمل ضربه و تنش های خمشی را افزایش می دهد و باعث می شود برای معابر پرتردد و مناطق ترافیکی بهترین گزینه باشند. در مقابل، دریچه های کامپوزیتی اغلب برای کلاس های سبک و متوسط مناسب اند و مزیت هایی مانند وزن پایین، ضدسرقت بودن و مقاومت در برابر خوردگی ارائه می دهند.

همچنین استاندارد EN124 برای هر نوع جنس، تست های متفاوتی تعریف کرده است که شامل:

• تست بارگذاری استاتیک

• تست ضربه

• تست خمش و تغییر شکل

• تست دوام و مقاومت سایشی

پاس کردن این تست ها شرط تایید کیفیت و صدور کلاس دریچه است.

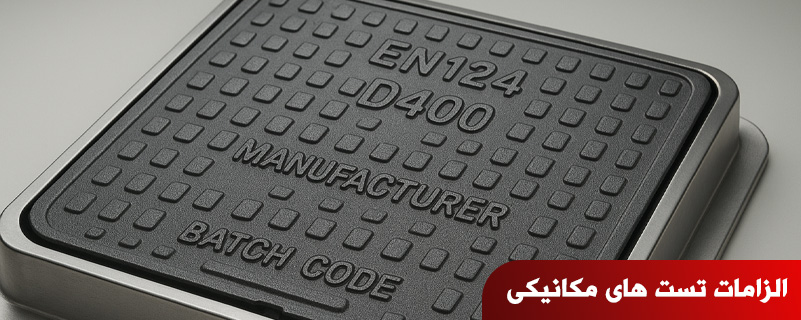

الزامات تست های مکانیکی در استاندارد EN124 و نحوه ارزیابی کیفیت

استاندارد EN124 مجموعه ای از تست های مکانیکی دقیق را برای اطمینان از عملکرد ایمن دریچه ها تعریف کرده است. این تست ها شامل آزمون بارگذاری استاتیک، تست ضربه، خمش، مقاومت در برابر سایش و کنترل کیفیت لبه ها و نشیمن گاه است. هدف این آزمون ها شبیه سازی شرایط واقعی ترافیکی، ضربه ناشی از عبور خودرو و فشارهای طولانی مدت است. تنها دریچه هایی که تمام تست ها را با موفقیت پشت سر بگذارند قادر به دریافت کلاس بندی معتبر هستند.

در تست بارگذاری استاتیک، دریچه تحت فشار یکنواختی مطابق کلاس هدف قرار می گیرد. برای مثال یک دریچه D400 باید توان تحمل 400 کیلو نیوتن بار را داشته باشد. در کنار این تست، آزمون ضربه برای بررسی رفتار دریچه در مواجهه با شوک ناگهانی انجام می شود تا از مقاومت مناسب در برابر ترک خوردگی یا شکست مطمئن شویم.

بررسی کیفیت نهایی نیز شامل کنترل نشانه گذاری های استاندارد، یکدستی سطح، کیفیت نشیمن گاه، میزان تلورانس ابعادی و کنترل تغییر شکل پس از بارگذاری است. فهرست الزامات کلیدی که ارزیابی می شود:

• حداقل ظرفیت بار

• عدم وجود ترک و شکست پس از تست

• پایداری در لبه نشیمن

• نشانه گذاری خوانا شامل کلاس، شماره استاندارد و سازنده

• تلورانس های ابعادی مطابق نقشه مهندسی

راهنمای تشخیص دریچه استاندارد از غیراستاندارد بر اساس نشانه گذاری EN124

تشخیص دریچه استاندارد در پروژه های عمرانی یکی از مهم ترین مراحل کنترل کیفیت است، زیرا ورود حتی یک دریچه غیراستاندارد به شبکه می تواند باعث شکست سازه ای، ایجاد خسارت در مسیرهای ترافیکی و افزایش هزینه های نگهداری شود. استاندارد EN124 یک زبان مشترک برای نشانه گذاری و شناسایی مشخصات فنی دریچه ارائه می دهد. با بررسی این نشانه ها می توان اصالت محصول و انطباق آن با کلاس مورد نیاز پروژه را به سرعت تشخیص داد.

نشانه گذاری های روی بدنه یا لبه دریچه باید شامل نام سازنده، کلاس بارگذاری (مانند D400)، شماره استاندارد EN124 و اطلاعات مرتبط با سری تولید باشد. نبود هر یک از این نشانه ها می تواند نشان دهنده عدم انطباق با استاندارد یا تولید غیرمجاز باشد. علاوه بر این، کیفیت ابعاد، یکپارچگی سطح نشیمن و وزن قابل قبول نیز شاخص های تکمیلی برای تشخیص دریچه استاندارد هستند.

موارد کلیدی که باید روی دریچه استاندارد قابل مشاهده باشد:

• عبارت EN124

• کلاس بارگذاری مانند A15، B125، D400 و غیره

• برند یا نام تولیدکننده

• شماره سری تولید یا کد کارخانه

• تلورانس دقیق در محل نشیمن

• فقدان ترک، خوردگی یا زبری غیرطبیعی در سطح

رایج ترین خطاها در انتخاب کلاس مناسب دریچه منهول و پیامدهای آن

انتخاب نادرست کلاس دریچه یکی از شایع ترین اشتباهات در پروژه های شهری و صنعتی است. بسیاری از این خطاها ناشی از عدم شناخت شرایط بارگذاری محیط، تفاوت کلاس ها یا تصور اشتباه درباره مقاومت نسبی جنس های مختلف دریچه است. استفاده از یک دریچه سبک در مسیر پرتردد می تواند تنها در چند ماه منجر به شکست کامل، نشست سطح خیابان و ایجاد خطر برای عبور و مرور شود.

از منظر اجرایی، برخی پیمانکاران تصور می کنند دریچه های کامپوزیتی یا چدنی سبک می توانند جایگزین نمونه های داکتیل در مسیرهای اصلی شوند؛ در حالی که ظرفیت بارگذاری آنها محدود است. همچنین انتخاب کلاس بالاتر از نیاز پروژه نیز منجر به هزینه اضافی و عدم بهره وری اقتصادی خواهد شد. بنابراین تشخیص سطح تنش، نوع وسایل نقلیه و تعداد سیکل های بارگذاری روزانه، بخش حیاتی در انتخاب کلاس صحیح است.

خطاهای رایج در انتخاب کلاس دریچه:

• استفاده از کلاس های A15 یا B125 در معابر سواره رو

• نصب دریچه سبک در مسیرهای تردد کامیون و اتوبوس

• عدم توجه به فاصله دریچه از جوی یا کانال کنار خیابان

• تصور اشتباه مبنی بر اینکه جنس کامپوزیت برای همه کلاس ها مناسب است

• خرید دریچه بدون بررسی نشانه گذاری EN124 و اعتبار سازنده

تاثیر استاندارد EN124 بر افزایش ایمنی معابر شهری و بهبود عملکرد شبکه های فاضلاب و مخابرات

استاندارد EN124 نقش مهمی در تضمین ایمنی معابر شهری ایفا می کند. یکی از مهم ترین مزایای این استاندارد، کاهش ریسک شکست ناگهانی دریچه ها تحت بارگذاری سنگین خودروهای سنگین و نیمه سنگین است. این شکست ها می تواند حوادث جدی برای رانندگان و عابران ایجاد کند. رعایت این استاندارد باعث می شود دریچه ها تحمل لازم را در برابر بارهای ترافیکی بالا داشته باشند و ایمنی مسیرهای شهری افزایش یابد.

در شبکه های فاضلاب و مخابرات نیز EN124 باعث ایجاد یکپارچگی در طراحی و انتخاب دریچه ها می شود. استفاده از دریچه های استاندارد مانع ورود آب سطحی، جلوگیری از نشست خاک اطراف و افزایش دوام سازه منهول می شود. همچنین کاهش لرزش و صدا هنگام عبور خودروها، نتیجه مستقیم استفاده از دریچه هایی با ساختار استاندارد و نشیمن دقیق است.

از منظر مدیریت شهری، رعایت EN124 به بهبود چرخه نگهداری، کاهش هزینه تعمیرات و افزایش طول عمر زیرساخت ها منجر می شود. همچنین با کاهش خطر سرقت دریچه های غیراستاندارد یا سبک، امنیت شبکه و بهره وری عملیاتی نیز افزایش می یابد.

نقش دریچه های استاندارد در بهبود کیفیت خدمات شهری و یکپارچگی شبکه های زیرساختی

دریچه های استاندارد علاوه بر ایمنی، نقش کلیدی در بهینه سازی عملکرد شبکه های شهری دارند. استفاده از دریچه های مطابق EN124 تضمین می کند که عملیات بازرسی، تعمیرات و بهره برداری با کمترین اختلال انجام شود. سازگاری ابعادی این دریچه ها باعث می شود اتصال با بدنه منهول، فریم و محفظه به درستی انجام گیرد و مشکلاتی مانند نفوذ آب باران یا آسیب لبه منهول کاهش یابد.

دریچه های تولیدشده طبق این استاندارد مقاومت بیشتری در برابر خوردگی، سایش و تغییر شکل دارند. این ویژگی ها در مناطق صنعتی، یا در مناطقی که مواد شیمیایی یا رطوبت بالا وجود دارد اهمیت دوچندان پیدا می کند. همچنین استفاده از دریچه های دارای کلاس مناسب مانع از انتقال لرزش به محیط اطراف و کاهش آلودگی صوتی می شود.

در طولانی مدت، رعایت استاندارد EN124 به یکپارچگی شبکه های فاضلاب، آب، برق و مخابرات کمک می کند و باعث می شود تمامی تجهیزات مرتبط با منهول ها با کیفیت قابل قبول و قابلیت تعویض و نگهداری استاندارد تولید شوند. این موضوع قابلیت اطمینان شبکه و سرعت رفع خرابی ها را نیز بهبود می دهد.

جمع بندی

استاندارد EN124 ستون فقرات کیفیت و ایمنی در دریچه های منهول است و به عنوان یک چارچوب دقیق، تمام الزامات لازم برای طراحی، تولید، تست و استفاده از این تجهیزات حیاتی را مشخص می کند. شناخت کلاس های بارگذاری از A15 تا F900، تسلط بر نحوه تشخیص دریچه های استاندارد از نمونه های غیراستاندارد، و درک اهمیت تست های مکانیکی نظیر بارگذاری، ضربه و خمش، برای هر متخصص حوزه عمران، تاسیسات و مدیریت شهری ضروری است. انتخاب صحیح دریچه بر اساس این استاندارد، نقش مستقیم در کاهش حوادث ترافیکی، افزایش طول عمر سازه، بهبود عملکرد شبکه های فاضلاب و مخابرات، و مدیریت بهینه هزینه های نگهداری دارد.
