راهنمای انتخاب ابعاد استاندارد دریچه منهول در پروژه های مختلف

انتخاب ابعاد استاندارد دریچه منهول یکی از تصمیمات اساسی در طراحی و اجرای شبکه های زیرساختی شهری و صنعتی است. سیستم های فاضلاب، مخابرات، آب رسانی، تاسیسات برق، و خطوط انتقال دیتا همگی برای دسترسی، نگهداشت و رفع ایرادات احتمالی به منهول و دریچه های مناسب نیاز دارند. ابعاد و سایز دریچه منهول، علاوه  بر تأثیر مستقیم بر ایمنی و کارایی، بر هزینه ساخت، دوام سازه، سهولت دسترسی نیروهای بهره بردار و همچنین برآوردهای فنی پروژه نیز اثرگذار است. از همین رو انتخاب نادرست می تواند منجر به افزایش هزینه ها، مشکلات تعمیراتی و حتی ایجاد ریسک های ایمنی در محیط شهری شود.

در پروژه های عمرانی، بسته به نوع کاربری و حجم تردد، استانداردهای مشخصی برای انتخاب قطر، عرض، ارتفاع و نوع درپوش منهول تعریف شده است. به طور مثال، دریچه هایی که برای خطوط فاضلاب شهری استفاده می شوند، ابعاد و استاندارد کاملاً متفاوتی نسبت به دریچه هایی دارند که برای مخابرات یا شبکه های برق مورد استفاده قرار می گیرند. علاوه بر این، شرایط محیطی مانند محل نصب، نوع خاک، میزان بارگذاری ترافیکی، و کلاس تحمل وزن از مهم ترین عوامل تأثیرگذار بر تعیین سایز استاندارد هستند. بنابراین مهندسان، پیمانکاران و ناظران پروژه باید با معیارهای انتخاب ابعاد مناسب به طور دقیق آشنا باشند.

اهمیت انتخاب ابعاد استاندارد، زمانی دوچندان می شود که بدانیم در سال های اخیر مقررات سخت گیرانه تری در حوزه ایمنی، کیفیت و استانداردسازی دریچه های منهول مطرح شده است. این استانداردها نه تنها روی اندازه و شکل دریچه ها تمرکز دارند، بلکه نوع متریال، کلاس مقاومتی، مقاومت در برابر خوردگی، و الزامات مرتبط با ترافیک شهری را نیز مشخص می کنند. سازمان ها و شرکت های معتبر تولیدکننده، مانند مجموعه های فعال در حوزه محصولات تخصصی منهول در ایران، تلاش می کنند مدل هایی مطابق با استانداردهای بین المللی و نیازهای پروژه های داخلی تولید کنند تا انتخاب برای کارفرمایان و پیمانکاران ساده تر و دقیق تر انجام شود.

ابعاد استاندارد دریچه منهول چیست؟

ابعاد استاندارد دریچه منهول مجموعه ای از اندازه ها و قطرهای تعریف شده هستند که بر اساس استانداردهای بین المللی و نیازهای عملیاتی پروژه تعیین می شوند. این ابعاد نه تنها دسترسی مناسب به چاهک و شفت منهول را فراهم می کنند، بلکه میزان تحمل بار، ایمنی و دوام محصول را نیز تضمین می کنند. استانداردهای EN124، ASTM و BS معمولاً به عنوان مرجع اصلی تعیین ابعاد در پروژه های شهری و صنعتی استفاده می شوند.

اهمیت ابعاد استاندارد زمانی مشخص می شود که دریچه ها باید در شرایط متفاوت مانند ترافیک سنگین، محیط های مرطوب، فاضلاب های خورنده یا مسیرهای کم تردد نصب شوند. اگر سایز انتخاب شده کوچک تر از حد لازم باشد، دسترسی برای تعمیرات و سرویس دهی دشوار می شود. در مقابل، سایز بیش از حد بزرگ می تواند هزینه های پروژه را افزایش دهد و حتی منجر به انتخاب نادرست کلاس مقاومتی شود.

ابعاد استاندارد بیشتر بر اساس قطر داخلی دهانه منهول و همچنین ابعاد خارجی درپوش و قاب تعیین می شوند. سایزهای رایج شامل ۳۰، ۴۰، ۵۰، ۶۰، ۷۰، ۸۰ و ۱۰۰ سانتی متر است. هرکدام از این ابعاد برای کاربرد مشخصی توصیه می شود. انتخاب درست باید با توجه به نوع پروژه، ترافیک، ساختار منهول و شرایط محیطی صورت گیرد.

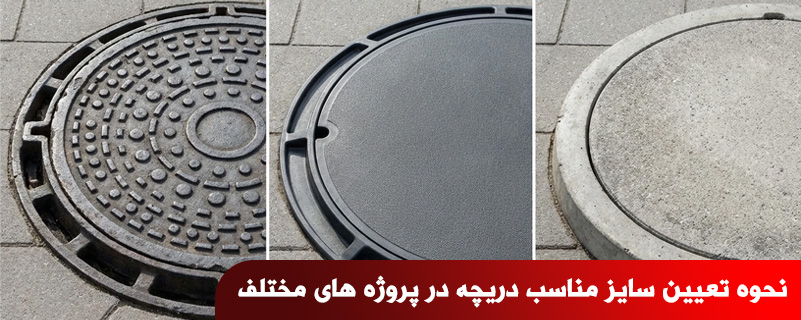

نحوه تعیین سایز مناسب دریچه در پروژه های مختلف

برای انتخاب سایز مناسب دریچه در یک پروژه عمرانی، ابتدا باید نوع پروژه و سطح دسترسی موردنیاز مشخص شود. پروژه های فاضلاب، مخابرات، آب رسانی یا برق هرکدام نیازمندی های متفاوتی دارند. به طور مثال، منهول های فاضلاب شهری معمولاً نیازمند قطرهای بزرگ تر برای عبور افراد و تجهیزات هستند، درحالی که منهول های مخابراتی اغلب سایزهای متوسط یا کوچک را می طلبند.

در مرحله بعد، میزان بارگذاری محیطی و کلاس ترافیکی محل نصب اهمیت پیدا می کند. به عنوان نمونه، دریچه ای که در پیاده رو نصب می شود، نیاز به ابعادی متفاوت از دریچه ای دارد که در اتوبان پرتردد قرار می گیرد. در چنین شرایطی علاوه بر کلاس مقاومتی، سایز دریچه نیز باید متناسب با نیاز بهره برداری انتخاب شود تا امکان بازدید و تعمیرات دوره ای بدون مشکل فراهم باشد.

در نهایت، مهندسان باید به استانداردهای فنی و نقشه های اجرایی توجه ویژه داشته باشند. معمولاً در نقشه های مهندسی اندازه دهانه منهول مشخص شده است، و بر اساس آن باید سایز بهینه قاب و درپوش تعیین شود. برای تصمیم گیری سریع تر، می توان از لیست زیر به عنوان معیار اولیه استفاده کرد:

راهنمای انتخاب سریع سایز بر اساس نوع پروژه:

• پروژه های فاضلاب: قطر ۶۰ تا ۱۰۰ سانتی متر
• پروژه های مخابرات: قطر ۴۰ تا ۶۰ سانتی متر
• شبکه های برق و پست های فشار قوی: قطر ۵۰ تا ۷۰ سانتی متر
• پروژه های آب رسانی: قطر ۴۰ تا ۶۰ سانتی متر

تفاوت ابعاد دریچه ها در کاربری های فاضلاب، مخابرات و برق

ابعاد دریچه ها در هر کاربری با توجه به حجم تجهیزات، نیاز به تردد نیروهای فنی و دسترسی به عمق منهول متفاوت است. در پروژه های فاضلاب معمولاً ابعاد بزرگ تری استفاده می شود زیرا مأموران بهره برداری باید بتوانند برای تعمیرات وارد منهول شوند. همچنین قطر زیاد، امکان عبور جریان هوای مناسب و عملیات لایروبی را فراهم می کند.

در پروژه های مخابرات، منهول ها اغلب میزبان کابل ها، سینی ها و اتصالات هستند. بنابراین نیاز به فضای قابل توجهی برای عبور نیروهای انسانی وجود ندارد و معمولاً ابعاد متوسط مانند ۴۰ یا ۵۰ سانتی متر کافی است. این دریچه ها سبک تر بوده و نصب سریع تری دارند و هزینه پروژه را کاهش می دهند.

در شبکه های برق زیرزمینی، به ویژه در پست های فشار قوی و مسیر کابل های انتقال، انتخاب ابعاد دریچه باید متناسب با حجم کابل ها و تجهیزات باشد. معمولاً سایزهای ۵۰ تا ۷۰ سانتی متر رایج هستند. در این کاربری ها دسترسی سریع و ایمن اهمیت بالایی دارد، زیرا عملیات تعمیرات در شرایط اضطراری انجام می شود. تفاوت کلیدی میان کاربری ها در جدول زیر قابل خلاصه سازی است:

مقایسه ابعاد پیشنهادی:

• فاضلاب: ۶۰ تا ۱۰۰ سانتی متر
• مخابرات: ۴۰ تا ۶۰ سانتی متر
• برق: ۵۰ تا ۷۰ سانتی متر

تأثیر بار ترافیکی بر انتخاب اندازه دریچه منهول

بار ترافیکی یکی از عوامل اصلی تعیین ابعاد و کلاس مقاومتی دریچه است. در محیط های پرتردد مانند خیابان های اصلی، بلوارها یا مسیر عبور خودروهای سنگین، انتخاب دریچه با ابعاد استاندارد بزرگ تر و کلاس مقاومتی بالاتر الزامی است. ابعاد بزرگ تر باعث می شود قاب و درپوش توزیع فشار را به صورت یکنواخت انجام دهند و از نشست یا شکست جلوگیری شود.

در مقابل، در مناطق کم تردد مانند پیاده روها، محوطه های مسکونی یا فضاهای سبز، دریچه های کوچک تر کاملاً مناسب هستند، زیرا بار وارده کمتر است و نیاز به دسترسی گسترده وجود ندارد. انتخاب سایز نامناسب در این بخش ها می تواند به افزایش بی دلیل هزینه ها منجر شود، به ویژه اگر کلاس مقاومتی بیش از حد لازم انتخاب شود.

برای انتخاب دقیق، باید نوع سطح و میزان بارگذاری سنجیده شود. در استاندارد EN124 میزان بارگذاری در ۶ کلاس اصلی تعریف شده است و این کلاس ها می توانند راهنمای مناسبی برای تعیین اندازه و مقاومت دریچه باشند. موارد زیر معیارهای رایج در انتخاب سایز بر اساس بار ترافیکی هستند:

راهنمای انتخاب سایز بر اساس تردد:

• مناطق بدون تردد خودرو: ۳۰ تا ۵۰ سانتی متر
• مسیرهای عبور خودروهای سبک: ۵۰ تا ۶۰ سانتی متر
• مسیرهای پرتردد یا عبور خودروهای سنگین: ۶۰ تا ۸۰ سانتی متر
• جاده های صنعتی و سنگین: ۷۰ سانتی متر به بالا

ابعاد رایج دریچه های چدنی، کامپوزیتی و پلیمر بتن

متریال دریچه منهول نقش مهمی در تعیین ابعاد قابل تولید و میزان تحمل بار دارد. دریچه های چدنی یکی از رایج ترین انواع در پروژه های شهری هستند و معمولاً در سایزهای ۵۰، ۶۰، ۷۰ و ۸۰ سانتی متر تولید می شوند. این دریچه ها به دلیل مقاومت بالا در برابر بار ترافیکی سنگین، برای خیابان ها، بزرگراه ها و مسیرهای پررفت وآمد انتخاب مناسبی محسوب می شوند. در پروژه هایی که نیاز به تحمل وزن زیاد وجود دارد، سایز ۶۰ و ۷۰ سانتی متر از محبوب ترین ابعاد است.

دریچه های کامپوزیتی نسبت به چدن وزن کمتر و مقاومت بالا در برابر خوردگی دارند. این محصولات معمولاً در ابعاد ۳۰ تا ۸۰ سانتی متر تولید می شوند و با توجه به الزامات پروژه، امکان طراحی در ابعاد خاص نیز وجود دارد. کامپوزیت ها برای فضاهای شهری، پروژه های مخابراتی و محوطه های صنعتی کاربرد فراوان دارند. به دلیل سهولت حمل ونقل، سایزهای ۴۰ و ۵۰ سانتی متر بسیار متداول هستند.

دریچه های پلیمر بتن (پلیمر کامپوزیت) نیز در سال های اخیر مورد توجه قرار گرفته اند. این نوع دریچه ها ترکیبی از مقاومت مکانیکی بالا، وزن قابل قبول و دوام زیاد در برابر عوامل محیطی دارند. ابعاد رایج آن ها ۴۰، ۵۰ و ۶۰ سانتی متر است. متریال پلیمر بتن به دلیل استحکام زیاد قابلیت تولید در سایزهای بزرگ نیز دارد، اما معمولاً برای پروژه های تاسیساتی شهری در اندازه های متوسط مورد استفاده قرار می گیرد.

چگونه ابعاد منهول را با استانداردهای EN و ASTM تطبیق دهیم؟

استاندارد EN124 یکی از معتبرترین استانداردهای جهانی برای طراحی و تولید دریچه های منهول است. این استاندارد علاوه بر طبقه بندی بر اساس بارگذاری، حداقل ابعاد، نوع قاب، و الزامات تولید را نیز مشخص می کند. برای تطبیق ابعاد دریچه با EN124، ابتدا باید کلاس بار موردنیاز پروژه مشخص شود. سپس بر اساس جدول استاندارد، ابعاد دهانه، قاب و درپوش باید مطابق با الزامات هر کلاس انتخاب شود.

در استاندارد ASTM نیز ابعاد و مشخصات فنی مربوط به دریچه های منهول و تجهیزات مرتبط با شبکه های زیرزمینی تعریف شده است. این استاندارد اغلب در پروژه های صنعتی و زیرساختی بزرگ مورد استفاده قرار می گیرد. ASTM نسبت به EN124 جزئیات بیشتری درباره ابعاد دهانه و مقاومت سازه ای ارائه می دهد و انتخاب آن برای پروژه های حساس یا مناطق پرخطر مناسب تر است.

در زمان انتخاب، لازم است نقشه های مهندسی پروژه با جداول استاندارد مطابقت داده شود. همچنین باید بررسی شود که مقدار انحراف مجاز از استاندارد توسط تولیدکننده رعایت شده باشد. بسیاری از شرکت های معتبر مانند مجموعه هایی که در حوزه منهول ایران فعالیت دارند، محصولات خود را طبق این استانداردها تولید و گواهی های لازم را ارائه می کنند. در پروژه های بزرگ بهتر است قبل از خرید، مدارک استاندارد و تست های کیفی محصول بررسی شود.

نکات کلیدی برای انتخاب صحیح سایز دریچه در پروژه های عمرانی

انتخاب سایز صحیح دریچه نیازمند توجه هم زمان به ابعاد دهانه منهول، کلاس بارگذاری، نوع متریال، نوع پروژه و شرایط نصب است. یکی از نکات اولیه، بررسی نوع دسترسی موردنیاز است. اگر نیروهای بهره بردار قرار است وارد منهول شوند، سایز ۶۰ سانتی متر یا بزرگ تر توصیه می شود. اما برای نصب کابل، اتصالات و تجهیزات سبک، سایزهای کوچک تر می توانند پاسخ گو باشند.

نکته مهم دیگر، تطبیق ابعاد با کلاس مقاومتی است. انتخاب دریچه با سایز بزرگ اما کلاس بار کم، ریسک شکست، نشست و آسیب به شبکه را افزایش می دهد. همچنین سایز کوچک با کلاس سنگین نیز ممکن است نیازهای پروژه را به طور کامل پوشش ندهد. بنابراین تناسب میان سایز و کلاس همیشه باید رعایت شود. هر پروژه با توجه به نوع خاک، شرایط محیطی و بار اعمال شده نیازمند تحلیل اختصاصی است.

در نهایت، بررسی برند تولیدکننده و قابلیت ارائه ابعاد استاندارد اهمیت زیادی دارد. برخی از تولیدکنندگان امکان ساخت دریچه ها در سایز سفارشی برای پروژه های خاص را دارند. همچنین کیفیت قالب، یکنواختی سطح، دقت در ابعاد و استانداردسازی قاب و درپوش از عواملی هستند که باید پیش از خرید کنترل و بررسی شوند.

جدول مقایسه ابعاد پیشنهادی دریچه منهول بر اساس نوع پروژه

نوع پروژه	ابعاد پیشنهادی (سانتی متر)	توضیحات
فاضلاب شهری	۶۰ – ۱۰۰	مناسب برای ورود نیروی انسانی و تجهیزات سرویس
مخابرات	۴۰ – ۶۰	نیاز به دسترسی محدود؛ وزن کمتر و نصب سریع
برق فشار قوی	۵۰ – ۷۰	مناسب برای عبور کابل های سنگین و دسترسی اضطراری
آب رسانی	۴۰ – ۶۰	مناسب برای شبکه های خانگی و شهری
معابر پرتردد	۶۰ – ۸۰	نیازمند مقاومت بالاتر و توزیع بار مناسب
محوطه های بدون تردد	۳۰ – ۵۰	اقتصادی و سبک برای فضاهای کم بار

جمع بندی

انتخاب ابعاد استاندارد دریچه منهول یکی از مهم ترین بخش های طراحی و اجرای شبکه های زیرساختی شهری و صنعتی است. ابعاد درست، میزان تحمل بار، دوام و کارایی شبکه را تضمین می کنند و مستقیماً بر هزینه های نگهداشت آینده تأثیرگذار هستند. در این مقاله تلاش شد معیارهای انتخاب سایز مناسب بر اساس نوع پروژه، نوع متریال، استانداردهای معتبر و نیازهای فنی تشریح شود.

برای اجرای پروژه های عمرانی بدون خطا و کاهش ریسک های تعمیراتی، انتخاب سایز دریچه باید با بررسی کامل دهانه منهول، بارگذاری ترافیکی، شرایط محیطی و استانداردهای EN و ASTM انجام شود. مجموعه هایی مانند «منهول ایران» با ارائه محصولاتی مطابق استاندارد، امکان انتخاب دقیق و حرفه ای را برای کارفرمایان و پیمانکاران فراهم کرده اند. با استفاده از محصولات استاندارد، می توان از پایداری شبکه، ایمنی محیط و کارایی طولانی مدت پروژه اطمینان حاصل کرد.
